Режим стоячих волн в линии разомкнутой на конце

Режим стоячих волн имеет место, когда линия разомкнута, коротко замкнута или нагружена на чисто реактивное сопротивление. Заметим, что чистый режим стоячих волн имеет место только в идеальной длинной линии.

Образование стоячей волны (СВ).

СВ возникает в результате сложения (интерференции) встречно направленных прямой и обратной волн (ПВ и ОВ) с равными амплитудами.

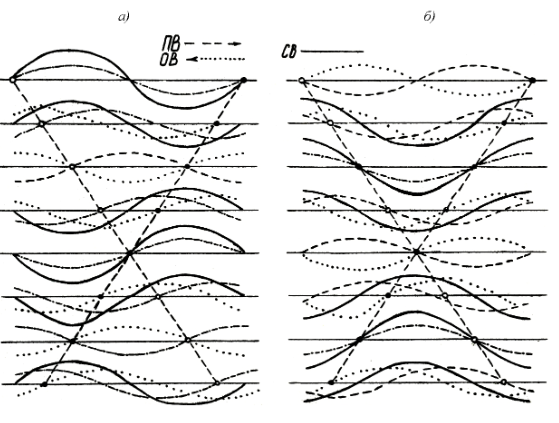

Графики процесса образования СВ тока и напряжения изображены на рисунке .а и б. Встречное перемещение ПВ и ОВ на графиках показано наклонными прямыми, проведенными через точки, в которых фазы каждой из волн в различные моменты времени одинаковы. В конце линии (точка 0) выполняются два граничных условия:

  1. Ток равен нулю – узел тока.

  2. Напряжение достигает наибольшей (удвоенной) амплитуды – пучность напряжения.

В результате сложения штрихового и пунктирного графиков ПВ и ОВ получим сплошной график результирующей – СВ. Она названа так потому, что узлы и пучности СВ вдоль линии не перемещаются.

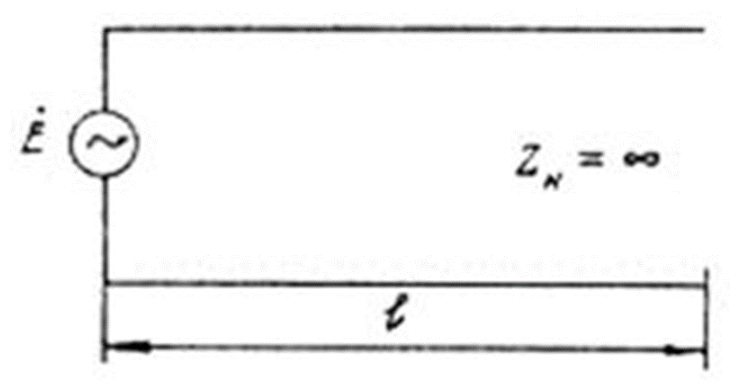

Рассмотрим разомкнутую линию (линию холостого режима).
